制冷压缩机将蒸发器中的制冷剂高温低压蒸汽吸入压缩机内，经过压缩机 的压缩做功，使制冷剂成为压力和温度都较高的蒸汽进入冷凝器；在冷凝器 内，由冷却水将制冷剂气体的热量带走，送入冷却塔并释放到大气中，使高 温高压制冷剂蒸汽冷凝为低温高压液体；该低温高压液态制冷剂经膨胀阀后 体积增大，变为低温低压汽液混合物；膨胀阀与蒸发器相连，制冷剂进入蒸 发器后体积进一步增大，压力猛然降低，制冷剂立即汽化，并从冷冻水中大 量吸热，使冷冻水温度降低并提供给用户；蒸发器中制冷剂吸热后成为高温 低压蒸汽再进入压缩机，如此往复循环，完成蒸汽压缩制冷循环过程。
制冷机组、风机、水泵等的运行，可实现空调系统 的手动控制； • 监控系统（弱电部分、也称搂控系统）包括各种传 感器、执行器的控制，以及在物业管理中心的集中 监控功能，可实现整个中央空调系统的自动化监控。
主要包括传感器、执行器、控制器以及安装监控管理 软件的中央监控站（计算机）。
这是利用直接蒸发式表面冷却器热交换器中的制冷剂，汽化 蒸发吸热来冷却室内空气。这种方式广泛应用在各种房间空调器 和小面积的中央空调系统。
是简单全空气方式与全水方式的结合，既具有全水方式 控制简单的特点，又具有全空气方式可灵活调节室内空气清 新度的优点。
• 图中四个热交换设备组成了两个循环环路：制冷剂环路和吸收剂环路。 • 图中左半部分为制冷剂环路，属于逆循环，由冷凝器，膨胀阀和蒸发器组成，其
工作过程与蒸汽压缩式制冷过程相同。 • 图中右半部分为吸收剂环路，属于正循环，由吸收器，溶液泵和发生器组成，其
后，再被送到冷凝器中去恢复常压状态，以便冷媒在冷凝 器中释放热量，其释放的热量正是通过循环冷却水系统的 冷却水带走。冷却循环水系统将常温水通过冷却水泵泵入 冷凝器热交换盘管后，再将这已变热的冷却水送到冷却塔 上，由冷却塔对其进行自然冷却或通过冷却塔风机对其进 行喷淋式强迫风冷，与大气之间进行充分热交换，使冷却 水变回常温，以便再循环使用。在冬季需要制热时，中央 空调系统仅需要通过冷热水泵(在夏季称为冷冻水泵)将常 温水泵入蒸汽热交换器的盘管，通过与蒸汽的充分热交换 后再将热水送到各楼层的风机盘管中，即可实现向用户提 供供暖热风。
1、全空气系统 空调房间的室内热湿负荷全部由经过处理 的空气来承担，利用空调装置送出风调节 室内空气的温度、湿度。
2、全水系统 全部由经过处理的水负担室内热湿负荷 ， 利用冷冻机处理后的冷冻水(或锅炉制出热 水)送往空调房间的风机盘管中对房间的温 度、湿度进行处理的。
7、投资方便：可根据量贩发展情况，分期分批投资 添置空调系统，同时量贩档次提升，因此资金周 转快，有效地利用资金更进一步开发。

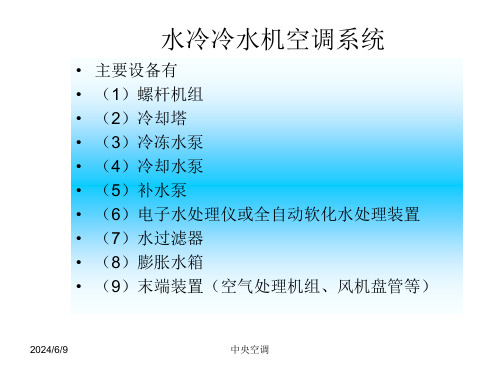

冷媒(冷冻和冷热)循环水系统、冷却循环水系统、 盘管风机系统、冷却塔风机系统等组成。制冷压 缩机组通过压缩机将空调制冷剂(冷媒介质如 R134a、R22等)压缩成液态后送蒸发器中，冷冻 循环水系统通过冷冻水泵将常温水泵入蒸发器盘
说明： 1）容积式制冷压缩机是靠改变工作腔的容积，将周期性地吸收到 的定量气体压缩。离心式压缩机是靠离心力的作用，连续地将所吸收 到的气体压缩。 2）回转式制冷压缩机是靠回转体的旋转运动替代活塞式压缩机中 的活塞的往复运动，以改变气缸的工作容积，从而将一定数量的低压 气态制冷剂进行压缩。 3）目前常用的压缩机主要有活塞式压缩机、涡旋式、螺杆式以及 离心式压缩机。其中活塞式制冷压缩机多为中型（标准制冷量 60~600KW）和小型（小于60KW），但是由于其噪音大、效率低切 容易发生故障，目前使用的已不多；涡旋式制冷压缩机目前主要用于 小型制冷系统，在家用空调以及商用VRV等小型系统大量使用；而螺 杆机具有结构简单、可靠性高及操作维护方便，另外技术成熟等一系 列独特的优点，已经广泛应用于制冷、空调和多种工艺流程中 ；离心 式压缩机结构简单紧凑，运动件少，工作可靠，经久耐用运行费用低， 一般适用大于500RT的制冷系统中，并且可以实现无级调节，使机组 的负荷在30%~100%范围内工作。
2、半集中式空调 送入空调房间的新风由空调机房集中处理， 空调房间内的空气由分散在房间内的装置 处理的系统
集中式中央空调 处理空气量大，有 集中的冷源和热源， 运行可靠，便于管 理和维修，但机房 占地面积较大 半集中式中央空调 适用于空气调节房 间较多，且各房间 要求单独调节的建 筑物
（1）冷源系统的监控原理图 （2）新风量、定风量、变风量空调机组的节能运行及系统的监控原理图
空气调节简称空调，目的是为了创造一个舒适的室内大气环境，使人在环境中感到比 较舒服
(1)上图定风量空调机组常用在空调机房距空调 区域比较远的场合。 (2)在一些工业建筑中，由于空调机房不能布置 在需要空调环境的控制中心、特种设备间、生产 间的附近，上图的定风量空调机组是常用的方案。 (3)建筑面积和空调空间比较大的会展中心、大 型购物中心、博物馆等现代建筑中，上图的所示 的定风量空调机用得也比较多。
(1)空调热交换系统运行参数与状态监控点/位及常用传感器（了解） (2)热交换系统的启停控制（重点） 启动顺序：启动二次热水泵 → 开启一次侧热水/蒸汽阀门 停止顺序：关闭一次侧/蒸汽阀门 → 停止二次热水循环泵
（１）冷水机组的连锁控制（重点） （２）设备的相互切换与均衡使用 （３）冷冻水回路冷水机组侧恒流量与空调末段设备变流量运行（了解） 启动顺序：冷却水塔风机→冷却水泵→冷冻水泵→冷水机组 停止顺序：冷水机组→（延时5分钟）→冷冻水泵→冷却水泵→冷却水塔风机。

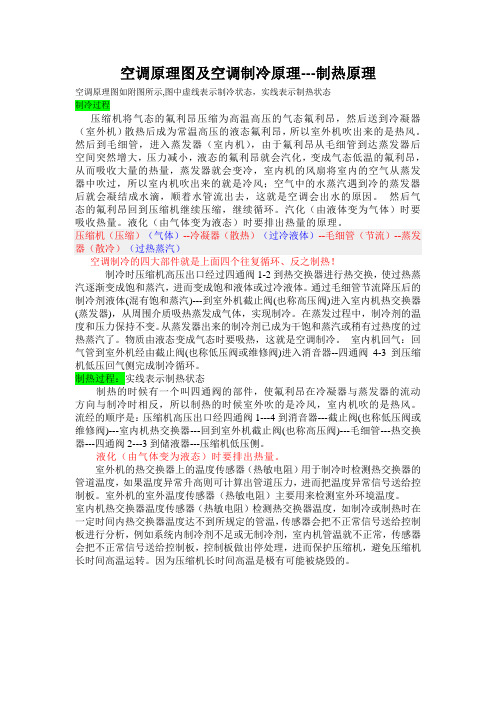

空调原理图及空调制冷原理---制热原理空调原理图如附图所示,图中虚线表示制冷状态，实线表示制热状态制冷过程压缩机将气态的氟利昂压缩为高温高压的气态氟利昂，然后送到冷凝器（室外机）散热后成为常温高压的液态氟利昂，所以室外机吹出来的是热风。
然后到毛细管，进入蒸发器（室内机），由于氟利昂从毛细管到达蒸发器后空间突然增大，压力减小，液态的氟利昂就会汽化，变成气态低温的氟利昂，从而吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出水的原因。
压缩机（压缩）（气体）--冷凝器（散热）（过冷液体）--毛细管（节流）--蒸发器（散冷）（过热蒸汽）空调制冷的四大部件就是上面四个往复循环、反之制热！制冷时压缩机高压出口经过四通阀1-2到热交换器进行热交换，使过热蒸汽逐渐变成饱和蒸汽，进而变成饱和液体或过冷液体。
通过毛细管节流降压后的制冷剂液体(混有饱和蒸汽)---到室外机截止阀(也称高压阀)进入室内机热交换器(蒸发器)，从周围介质吸热蒸发成气体，实现制冷。
室内机回气：回气管到室外机经由截止阀(也称低压阀或维修阀)进入消音器--四通阀4-3到压缩机低压回气侧完成制冷循环。
制热过程：实线表示制热状态制热的时候有一个叫四通阀的部件，使氟利昂在冷凝器与蒸发器的流动方向与制冷时相反，所以制热的时候室外吹的是冷风，室内机吹的是热风。
流经的顺序是：压缩机高压出口经四通阀1---4到消音器---截止阀(也称低压阀或维修阀)---室内机热交换器---回到室外机截止阀(也称高压阀)---毛细管---热交换器---四通阀2---3到储液器---压缩机低压侧。
• （1）根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即 为房间的循环风量。利用循环风量对应风机盘管高速风量，即可确定风机盘管型号。
由上表可见：水泵并联运行时，流量有所衰减；当并联台数 超过3台时，衰减尤为厉害。故强烈建议：1.选用多台水泵时， 要考虑流量的衰减，留有余量。2.空调系统中水泵并联不宜超过 3台，即进行制冷主机选择时也不宜超过三台。
一般，冷冻水泵和冷却水水泵的台数应和制冷主机一一对应， 并考虑一台备用。补水泵一般按照一用一备的原则选取。
• 确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送 底回，侧送底回等）以及水管连接位置（左或右）等条件。
对于一般的住宅和办公建筑，房间面积在20m2以下，可选用FP-3.5,25m2 左右的选用FP-5.0，30m2左右的选用FP-6.3,35m2左右的选用FP-7.1。房间面 积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不 高时可考虑使用风量和制冷量较大的风机盘管。
一般，冷冻水泵和冷却水水泵的台数应和制冷主机一一对应， 并考虑一台备用。补水泵一般按照一用一备的原则选取。
• 举例：假设空调系统冷却水量为160m3/h，那 么冷却塔的冷却水量=160 ×1.2=192 m3/h，根 据就近原则，选择冷却塔参数表中冷却水量为 200m3/h 的冷却塔。
• 2.统计建筑空调总冷负荷 • 3.大部分建筑需要考虑房间的同时使用率，一般建筑
的同时使用率为70~80%，特殊情况需根据建筑功能和 使用情况确定。 • 4.制冷机冷负荷为建筑空调总冷负荷与同时使用率的 乘积。根据计算的制冷机冷负荷既可选择制冷主机。

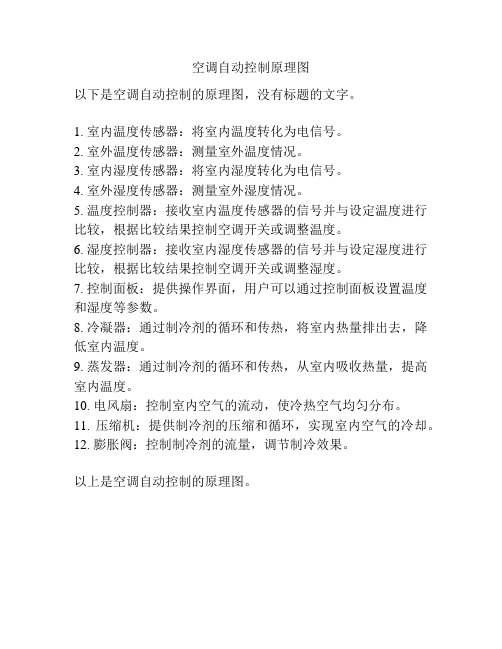

5. 温度控制器：接收室内温度传感器的信号并与设定温度进行比较，根据比较结果控制空调开关或调整温度。
6. 湿度控制器：接收室内湿度传感器的信号并与设定湿度进行比较，根据比较结果控制空调开关或调整湿度。
7. 控制面板：提供操作界面，用户可以通过控制面板设置温度和湿度等参数。
（2）冷却水循环：冷却水的作用是将制冷机组冷凝器里制冷剂释放的热量 排除掉。冷却水系统由冷凝器、冷却水泵、冷却塔和连接水管及附件组成。冷 却水从冷凝器里带走的热量，在冷却塔中直接释放给大气。
（3）冷冻水循环：由制冷机组的蒸发器、空调机组的表面冷却器、提供水 流动力的水泵及它们之间的连接水管和附件所组成的密闭循环系统。这个循环 系统通过冷冻水源源不断地把制冷机组产生的冷量送到空调机组的表冷器去处 理空气。
机械式膜盒式温控器，主要是通过温控器中的双金属膜片测试室 内温度，当室内温度没有达到设定温度时，风机和电动阀依旧工 作；当室内温度达到设定温度时，电动阀关闭，风机低速运行。 相比三速开关，它在功能和性能上都有了很大提升，如：可以自 设温度，选择制热制冷状态。
• 液晶式中央空调风机盘管温控器，在机械膜盒式温控器的技术上 又有了很大的进步，它是集成编程器与软件合并实现智能化控制 温度的开关，可以自由调节室内温度，并可按照用户的要求设定 各种时间段的开关和各种预设好的模式下自动运行调节室温，使 之达到舒适温度，保证资源的合理利用，也更加人性化、智能化 。
（1）制冷剂循环：在制冷机组中，制冷剂从压缩机—冷凝器—节流—蒸发 器—压缩机。
• 系统功能强大,可满足不同需求; • 系统卫生条件好; • 系统设备布置集中,管理方便; • 介质输送过程中无水介质,使用中安全性好; • 系统控制点少; • 系统运行噪声小. • 由于空气的比热容小,为承担空调负荷系统所需的
• 开式冷却塔是利用循环水与空气接触直接冷却循环水， 其优点是具有换热效率高，体积小，容易管理，能减少 初投资；其缺点是由于循环水直接与空气接触而容易受 到污染，产生水垢、藻类、生物污泥，使主机性能降低 并腐蚀管道。须配置水处理装置对循环水水质进行处理。
• 闭式冷却塔让循环水在密闭回路的铜盘管内流动，循环 水不直接与空气接触，循环水不会出现浓缩、污染而发 生水质变化，提高了冷却系统的安全性，是循环水的管 理变得容易。其缺点是体积大，初投资高。
• 二级泵系统：冷/热源侧与负荷侧分别配备循环水泵。一 般冷热源侧设置定流量一次水泵，以维持一次环路水流 量基本不变；负荷侧设置二次泵，组成二次环路。复式 泵可实现水泵变流量，节省输送能耗，能适应供水分区 不同压降，系统总压力低；但系统较复杂，初投资稍高。
经过每一环路的管路长度相等。水量分配、调节 方便，便于水力平衡；但需设回程管，管道长度 增加，初投资稍高。 • 异程式系统：供、回水干管中的水流方向相反， 经过每一环路的管路长度不等。无须回程管，管 道长度较短，管路简单，初投资稍低；但水量分 配、调节较难，水力平衡较麻烦。 • 水系统立管或水平干管距离较长时，通常采用同 程式布置；建筑层数较少、水系统较小时，可采 用异程式布置，但所有支管上均应装设流量调节 阀以平衡阻力

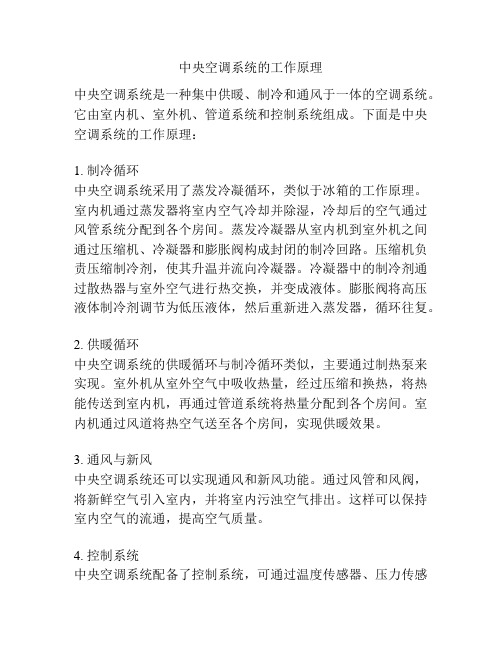

室内机通过蒸发器将室内空气冷却并除湿，冷却后的空气通过风管系统分配到各个房间。
蒸发冷凝器从室内机到室外机之间通过压缩机、冷凝器和膨胀阀构成封闭的制冷回路。
室外机从室外空气中吸收热量，经过压缩和换热，将热能传送到室内机，再通过管道系统将热量分配到各个房间。
器等监测室内外环境的状态，并自动调节制冷、供暖和通风功能，以维持舒适的室内环境温度和湿度。
总之，中央空调系统通过制冷循环、供暖循环和通风循环，利用制冷剂和热泵来调节室内温度和湿度，实现舒适的室内环境。
分为电气控制系统和监控系统两部分。 电气控制系统（强电部分）主要包括系统的供电，制 冷机组、风机、水泵等的运行，可实现空调系统的手 动控制； 监控系统（弱电部分、也称搂控系统）包括各种传感 器、执行器的控制，以及在物业管理中心的集中监控 功能，可实现整个中央空调系统的自动化监控。
风机盘管加新风系统就是典型的空气水方式，也是目前国内 采用最普遍的类型。

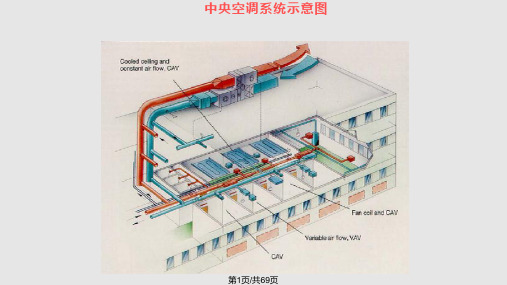

这种系统的所有空气处理设备如风机、加热器／冷却器、过滤器、 加湿器等都集中在一个空调机房内，其冷、热源一般也集中设置。
温控器的种类按智能化程度可以分为：三速开关、机械膜盒式温 控器、以及液晶风机盘管温控器。
三速开关，是最简单的空调开关控制器，它是通过手动切换风机 盘管风机的高、中、低三档风速转换，通过调节风机送风量的大 小，从而达到调节室内温度的目的。现有拨动式的和旋钮式的两 种。
机械式膜盒式温控器，主要是通过温控器中的双金属膜片测试室 内温度，当室内温度没有达到设定温度时，风机和电动阀依旧工 作；当室内温度达到设定温度时，电动阀关闭，风机低速运行。 相比三速开关，它在功能和性能上都有了很大提升，如：可以自 设温度，选择制热制冷状态。
热泵是夏季能供冷，冬天又能供热的设备 。热泵与制冷机从热 力学原理上说是相同的，都是按热机的逆循环工作的，因此热泵 的机组同样包括蒸汽压缩式、吸收式等，但热泵与制冷机有两点 主要区别：其一，两者使用目的不同，制冷机单纯用于制冷，而 热泵既能制冷，又能供热；其二，为适应上述特点，两者的工作 温度范围是不同的。 当对热泵系统分类时常按低位热源分类，即分为空气源热泵系统、 水源热泵系统、土壤源热泵系统和太阳能热泵系统。

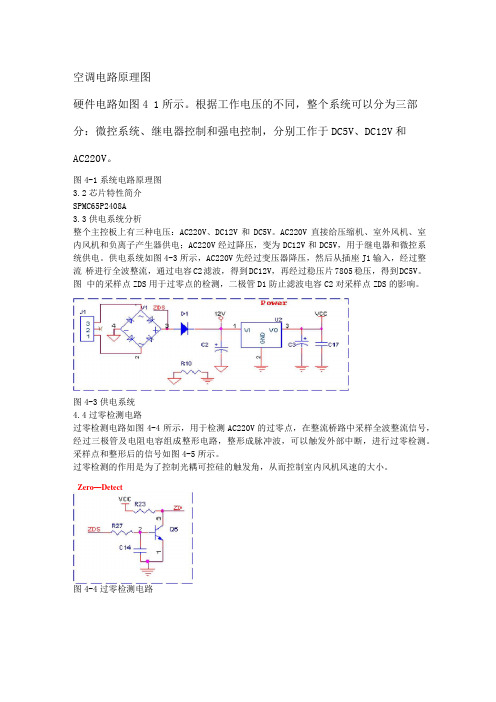

根据工作电压的不同，整个系统可以分为三部分：微控系统、继电器控制和强电控制，分别工作于DC5V、DC12V和AC220V。
AC220V直接给压缩机、室外风机、室内风机和负离子产生器供电；AC220V经过降压，变为DC12V和DC5V，用于继电器和微控系统供电。
供电系统如图4-3所示，AC220V先经过变压器降压，然后从插座J1输入，经过整流桥进行全波整流，通过电容C2滤波，得到DC12V，再经过稳压片7805稳压，得到DC5V。
图中的采样点ZDS用于过零点的检测，二极管D1防止滤波电容C2对采样点ZDS的影响。
图4-3供电系统4.4过零检测电路过零检测电路如图4-4所示，用于检测AC220V的过零点，在整流桥路中采样全波整流信号，经过三极管及电阻电容组成整形电路，整形成脉冲波，可以触发外部中断，进行过零检测。
过零检测的作用是为了控制光耦可控硅的触发角，从而控制室内风机风速的大小。
Zero—Detect图4-4过零检测电路图4_5采样点和整形后的信号3.5室内风机的控制图4-6为内风机控制电路，U1为光耦可控硅，用于控制AC220V的导通时间，从而实现内风机风速的调节U3的3脚为触发脚，由三极管驱动AC220V从管脚11输入，管脚13输出，具体导通时间受控于触发角的触发。
室内风机风速具体控制方法：首先过零检测电路检测到AC220V的过零点，产生过零中断；然后，在中断处理子程序中，打开Timer的定时功能，比如定时4ms，4ms后由CPU产生一个触发脉冲，经三极管驱动，从U3的3脚输入，触发U3的内部电路，从而使U3的管脚11和 13的导通，AC220V给室内风机供电。
空调工作原理以及安装1、制冷和制热的基本原理一个物质从一种形态转化成另一种形态的过程中，会有能量交换。
氟利昂的临界点是负30度，由液态挥发成气态会吸收周围热量，由气态变成液态会散发出热量。
2、如何液气态转换那么，气化很容易，释放就行了；液化则需要借助压缩机，用高压加冷凝的方式。
室内机的风机负责空气对流，把冷风从前方的调节板处吹出来，从上方的栅格把室内热气吸进去，跟毛细管接触。
接下来挥发过的低压接近室温的气态氟经过粗铜管后被压缩机吸进去，气体被压缩一定会释放出热量，再经过室外机风机的吹风散热，氟被压缩冷凝成了液体，再次进入储液罐。
可以看出，在室内机的蒸发器上，室内温度被带走，然后在室外机的压缩机和风机的共同作用下，热量被排放到外环境中。
制热的流程跟制冷恰好相反，外机里面有个四通阀，负责在把上面的顺序反过来。
打开应用保存高清大图4、空调安装之排空内外机分离的时候，铜管和内机的毛细管里面都是空气。
用什么排？当然是氟利昂了！打开应用保存高清大图上面是个加氟的图，借用来讲排空。
a）首先把粗细两根铜管接到阀门上拧紧；b）然后把细管的外螺帽拧开，用内六角扳手把里面的截止阀打开一圈，再拧上螺帽，让氟从外机充入内机；c）粗管是个3通阀，拧开边侧的螺帽，顶住里面的顶针，让其开始放气；d）大概10秒钟后，感到放出的气带有凉意，说明排空完成，松开顶针；然后把粗管的螺帽拧开，用内六角完全打开截止阀，然后再拧紧螺帽；再把细管的截止阀完全打开，拧紧螺帽；e）放一些带泡沫的肥皂水在接头上面，观察下有没有漏气的地方，有漏气一定要处理，否则氟都漏掉了。
